绘制E-R图：数据库概要设计阶段

在《数据库需求分析阶段详解》一节我们讲解了如何解决客户的业务和数据处理需求。需求分析阶段过后，就进入了概要设计阶段。

在概要设计阶段，我们需要和项目团队中的其他成员及客户进行沟通，讨论数据库的设计是否满足客户的业务和数据处理需求。

数据库设计和机械、建筑等行业一样，机械行业需要机械制图，建筑行业需要施工图，而数据库设计也需要图形化的表达方式——E-R图（Entity-Relationship），也可以称为实体-关系图。

实体关系图构成要素

E-R图是设计数据库的工具之一，一般情况下，用于建立数据库的概念模型。实体、属性和关系是构成 E-R图的基本要素。

1. 实体

实体是指现实世界中客观存在并可以相互区分的对象或事物。就数据库而言，实体往往指某类事物的集合。可以是具体的人和事物，也可以是抽象的概念、联系。例如，酒店管理系统中的客房（如 1008 客房、1018 客房等）、客人（如张三、李四、王五）等。

实体一般是名词，对应表中的一行数据。例如，用户张三是一个实体，他对应于客人表中“张三”所在的一行数据，包括客人姓名、身份证号等信息。严格的说，实体用来指表中的一行特定数据。但在开发时，我们也常常把表称为一个实体。

2. 属性

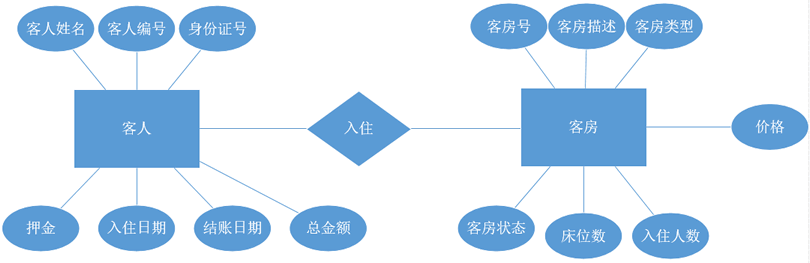

属性可以理解为实体的特征。例如，”客人“这一实体的属性有入住日期、结账日期和交付的押金等。属性用来对应表中的列。

3. 关系

关系是两个或多个实体之间的关联关系。

关系可分为以下 4 种类型，例如对于实体 X 和 Y 之间的关系就必须为以下任意一种：

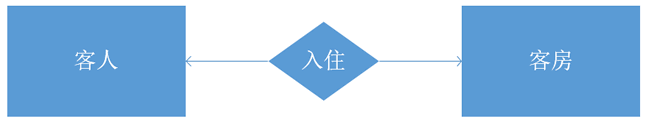

1）一对一

X 中的一个实体最多与 Y 中的一个实体关联，并且 Y 中的一个实体最多与 X 中的一个实体关联。

比如，每辆汽车同一时刻只能占用一个车位，同一时刻每个车位也只停放一辆汽车，那么，汽车实体与车位实体之间就是一对一的关系。一对一关系也可以表示为 1 : 1。

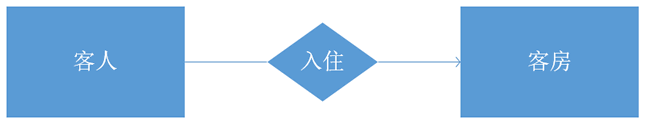

2）一对多

X 中的一个实体可以与 Y 中任意数量的实体关联，Y 中的一个实体最多与 X 中的一个实体关联。

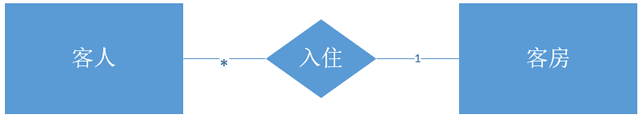

比如，一间客房可以入住多位客人，但是一位客人只能入住一间客房，所以，客房实体和客人实体之间就是典型的一对多的关系。一对多关系也可以表示为 1 : N。

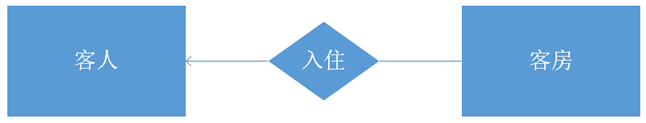

3）多对一

X 中的一个实体最多与 Y 中的一个实体关联，Y 中的一个实体可以与 X 中的任意数量的实体关联。

比如，客房实体和客人实体之间是典型的一对多关系，反过来说，客人实体和客房实体之间就是多对一的关系。

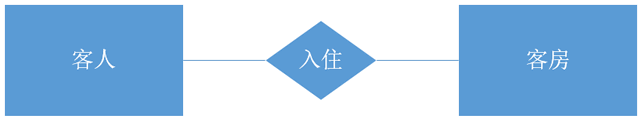

4）多对多

X 中的一个实体可以与 Y 中的任意数量的实体关联，反之亦然。

比如，图书馆的每本书可以借给多个读者，每个读者也可以借阅多本书，那么，图书实体和读者实体之间就是典型的多对多关系。再如，产品和订单之间也是多对多关系，每个订单中可以包含多个产品，一个产品也可以出现在多个订单中。多对多关系也可以表示为 M : N。
