汇编语言SHLD（双精度左移）和SHRD（双精度右移）指令

SHLD（双精度左移）指令将目的操作数向左移动指定位数。移动形成的空位由源操作数的高位填充。源操作数不变，但是符号标志位、零标志位、辅助进位标志位、奇偶标志位和进位标志位会受影响：

SHLD dest, source, count

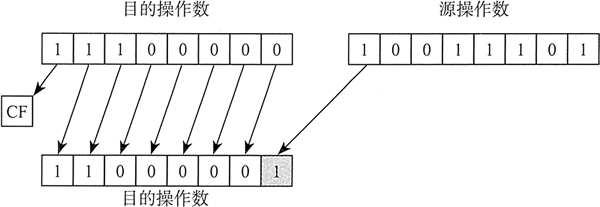

下图展示的是 SHLD 执行移动一位的过程。源操作数的最高位复制到目的操作数的最低位上。目的操作数的所有位都向左移动：


SHRD（双精度右移）指令将目的操作数向右移动指定位数。移动形成的空位由源操作数的低位填充：

SHRD dest, source, count

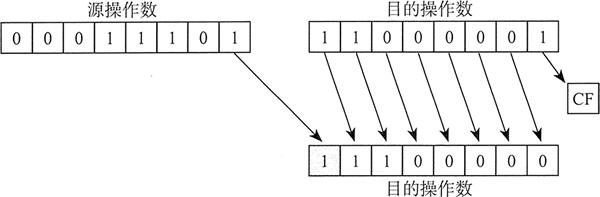

下图展示的是 SHRD 执行移动一位的过程：


下面的指令格式既可以应用于 SHLD 也可以应用于 SHRD。目标操作数可以是寄存器或内存操作数；源操作数必须是寄存器；移位次数可以是 CL 寄存器或者 8 位立即数：

SHLD regl6, regl6, CL/imm8
SHLD meml6, regl6, CL/imm8
SHLD reg32, reg32, CL/imm8
SHLD mem32, reg32, CL/imm8

【示例 1】下述语句将 wval 左移 4 位，并把 AX 的高 4 位插入 wval 的低 4 位：

.data
wval WORD 9BA6h
.code
mov ax, 0AC36h
shld wval, ax, 4             ; wval = BA6Ah

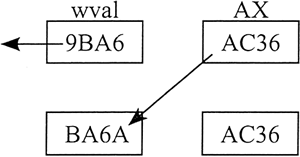

数据移动过程如下图所示：

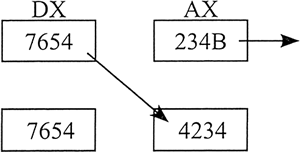

【示例 2】下例中，AX 右移 4 位，DX 的低 4 位移入 AX 的高 4 位：

mov ax, 234Bh
mov dx,7654h
shrd ax, dx, 4

为了在屏幕上重定位图像而必须将位元组左右移动时，可以用 SHLD 和 SHRD 来处理位映射图像。另一种可能的应用是数据加密，如果加密算法中包含位的移动的话。最后，对于很长的整数来说，这两条指令还可以用于快速执行其乘除法。

下面的代码示例展示了用 SHRD 如何将一个双字数组右移 4 位：

.data
array DWORD 648B2165h, 8C943A29h, 6DFA4B86h, 91F76C04h, 8BAF9857h

.code
    mov bl, 4                            ;移位次数
    mov esi, OFFSET array                ;数组的偏移量
    mov ecx, (LENGTHOF array) - 1        ;数组元素个数
L1: push ecx                             ;保存循环计数
    mov eax, [esi + TYPE DWORD]
    mov cl, bl                            ;移动次数
    shrd [esi], eax, cl                   ;EAX [ESI] 的高位
    add esi, TYPE DWORD                   ;指向下一对双字
    pop ecx                               ;恢复循环计数
    loop L1
    shr DWORD PTR [esi], 4                ;最后一个双字进行移位
