备忘录模式（详解版）

< 上一页访问者模式 解释器模式下一页 >
每个人都有犯错误的时候，都希望有种“后悔药”能弥补自己的过失，让自己重新开始，但现实是残酷的。在计算机应用中，客户同样会常常犯错误，能否提供“后悔药”给他们呢？当然是可以的，而且是有必要的。这个功能由“备忘录模式”来实现。

其实很多应用软件都提供了这项功能，如 Word、记事本、Photoshop、Eclipse 等软件在编辑时按 Ctrl+Z 组合键时能撤销当前操作，使文档恢复到之前的状态；还有在 IE 中的后退键、数据库事务管理中的回滚操作、玩游戏时的中间结果存档功能、数据库与操作系统的备份操作、棋类游戏中的悔棋功能等都属于这类。

备忘录模式能记录一个对象的内部状态，当用户后悔时能撤销当前操作，使数据恢复到它原先的状态。

模式的定义与特点

备忘录（Memento）模式的定义：在不破坏封装性的前提下，捕获一个对象的内部状态，并在该对象之外保存这个状态，以便以后当需要时能将该对象恢复到原先保存的状态。该模式又叫快照模式。

备忘录模式是一种对象行为型模式，其主要优点如下。
  • 提供了一种可以恢复状态的机制。当用户需要时能够比较方便地将数据恢复到某个历史的状态。
  • 实现了内部状态的封装。除了创建它的发起人之外，其他对象都不能够访问这些状态信息。
  • 简化了发起人类。发起人不需要管理和保存其内部状态的各个备份，所有状态信息都保存在备忘录中，并由管理者进行管理，这符合单一职责原则。

其主要缺点是：资源消耗大。如果要保存的内部状态信息过多或者特别频繁，将会占用比较大的内存资源。

模式的结构与实现

备忘录模式的核心是设计备忘录类以及用于管理备忘录的管理者类，现在我们来学习其结构与实现。

1. 模式的结构

备忘录模式的主要角色如下。
  1. 发起人（Originator）角色：记录当前时刻的内部状态信息，提供创建备忘录和恢复备忘录数据的功能，实现其他业务功能，它可以访问备忘录里的所有信息。
  2. 备忘录（Memento）角色：负责存储发起人的内部状态，在需要的时候提供这些内部状态给发起人。
  3. 管理者（Caretaker）角色：对备忘录进行管理，提供保存与获取备忘录的功能，但其不能对备忘录的内容进行访问与修改。

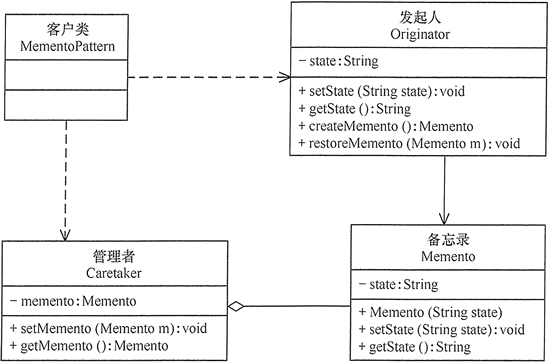

备忘录模式的结构图如图 1 所示。

备忘录模式的结构图
图1 备忘录模式的结构图

2. 模式的实现

备忘录模式的实现代码如下：
package net.biancheng.c.memento;

public class MementoPattern {
    public static void main(String[] args) {
        Originator or = new Originator();
        Caretaker cr = new Caretaker();
        or.setState("S0");
        System.out.println("初始状态:" + or.getState());
        cr.setMemento(or.createMemento()); //保存状态
        or.setState("S1");
        System.out.println("新的状态:" + or.getState());
        or.restoreMemento(cr.getMemento()); //恢复状态
        System.out.println("恢复状态:" + or.getState());
    }
}

//备忘录
class Memento {
    private String state;

    public Memento(String state) {
        this.state = state;
    }

    public void setState(String state) {
        this.state = state;
    }

    public String getState() {
        return state;
    }
}

//发起人
class Originator {
    private String state;

    public void setState(String state) {
        this.state = state;
    }

    public String getState() {
        return state;
    }

    public Memento createMemento() {
        return new Memento(state);
    }

    public void restoreMemento(Memento m) {
        this.setState(m.getState());
    }
}

//管理者
class Caretaker {
    private Memento memento;

    public void setMemento(Memento m) {
        memento = m;
    }

    public Memento getMemento() {
        return memento;
    }
}
程序运行的结果如下：
初始状态:S0
新的状态:S1
恢复状态:S0

模式的应用实例

【例1】利用备忘录模式设计相亲游戏。

分析：假如有西施、王昭君、貂蝉、杨玉环四大美女同你相亲，你可以选择其中一位作为你的爱人；当然，如果你对前面的选择不满意，还可以重新选择，但希望你不要太花心；这个游戏提供后悔功能，用“备忘录模式”设计比较合适（点此下载所要显示的四大美女的图片）。

首先，先设计一个美女（Girl）类，它是备忘录角色，提供了获取和存储美女信息的功能；然后，设计一个相亲者（You）类，它是发起人角色，它记录当前时刻的内部状态信息（临时妻子的姓名），并提供创建备忘录和恢复备忘录数据的功能；最后，定义一个美女栈（GirlStack）类，它是管理者角色，负责对备忘录进行管理，用于保存相亲者（You）前面选过的美女信息，不过最多只能保存 4 个，提供后悔功能。

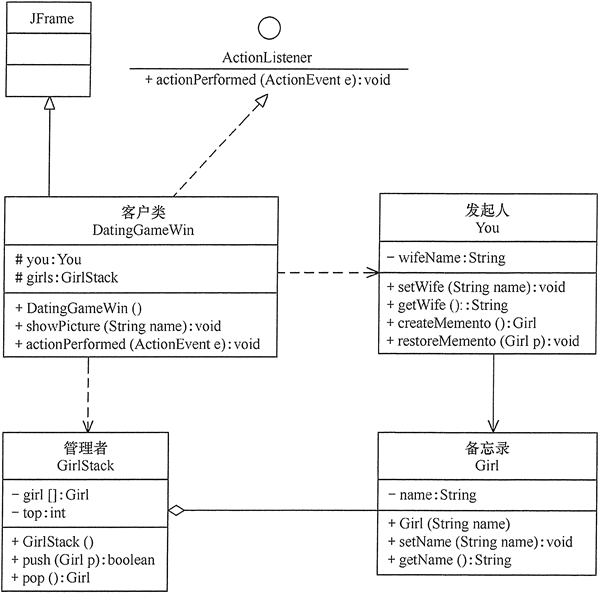

客户类设计成窗体程序，它包含美女栈（GirlStack）对象和相亲者（You）对象，它实现了 ActionListener 接口的事件处理方法 actionPerformed(ActionEvent e)，并将 4 大美女图像和相亲者（You）选择的美女图像在窗体中显示出来。图 2 所示是其结构图。

相亲游戏的结构图
图2 相亲游戏的结构图

程序代码如下：
package net.biancheng.c.memento;

import javax.swing.*;
import java.awt.*;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;

public class DatingGame {
    public static void main(String[] args) {
        new DatingGameWin();
    }
}

//客户窗体类
class DatingGameWin extends JFrame implements ActionListener {
    private static final long serialVersionUID = 1L;
    JPanel CenterJP, EastJP;
    JRadioButton girl1, girl2, girl3, girl4;
    JButton button1, button2;
    String FileName;
    JLabel g;
    You you;
    GirlStack girls;

    DatingGameWin() {
        super("利用备忘录模式设计相亲游戏");
        you = new You();
        girls = new GirlStack();
        this.setBounds(0, 0, 900, 380);
        this.setResizable(false);
        FileName = "src/memento/Photo/四大美女.jpg";
        g = new JLabel(new ImageIcon(FileName), JLabel.CENTER);
        CenterJP = new JPanel();
        CenterJP.setLayout(new GridLayout(1, 4));
        CenterJP.setBorder(BorderFactory.createTitledBorder("四大美女如下："));
        CenterJP.add(g);
        this.add("Center", CenterJP);
        EastJP = new JPanel();
        EastJP.setLayout(new GridLayout(1, 1));
        EastJP.setBorder(BorderFactory.createTitledBorder("您选择的爱人是："));
        this.add("East", EastJP);
        JPanel SouthJP = new JPanel();
        JLabel info = new JLabel("四大美女有“沉鱼落雁之容、闭月羞花之貌”，您选择谁？");
        girl1 = new JRadioButton("西施", true);
        girl2 = new JRadioButton("貂蝉");
        girl3 = new JRadioButton("王昭君");
        girl4 = new JRadioButton("杨玉环");
        button1 = new JButton("确定");
        button2 = new JButton("返回");
        ButtonGroup group = new ButtonGroup();
        group.add(girl1);
        group.add(girl2);
        group.add(girl3);
        group.add(girl4);
        SouthJP.add(info);
        SouthJP.add(girl1);
        SouthJP.add(girl2);
        SouthJP.add(girl3);
        SouthJP.add(girl4);
        SouthJP.add(button1);
        SouthJP.add(button2);
        button1.addActionListener(this);
        button2.addActionListener(this);
        this.add("South", SouthJP);
        showPicture("空白");
        you.setWife("空白");
        girls.push(you.createMemento());    //保存状态
    }

    //显示图片
    void showPicture(String name) {
        EastJP.removeAll(); //清除面板内容
        EastJP.repaint(); //刷新屏幕
        you.setWife(name);
        FileName = "src/memento/Photo/" + name + ".jpg";
        g = new JLabel(new ImageIcon(FileName), JLabel.CENTER);
        EastJP.add(g);
        this.setVisible(true);
        this.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
    }

    @Override
    public void actionPerformed(ActionEvent e) {
        boolean ok = false;
        if (e.getSource() == button1) {
            ok = girls.push(you.createMemento());    //保存状态
            if (ok && girl1.isSelected()) {
                showPicture("西施");
            } else if (ok && girl2.isSelected()) {
                showPicture("貂蝉");
            } else if (ok && girl3.isSelected()) {
                showPicture("王昭君");
            } else if (ok && girl4.isSelected()) {
                showPicture("杨玉环");
            }
        } else if (e.getSource() == button2) {
            you.restoreMemento(girls.pop()); //恢复状态
            showPicture(you.getWife());
        }
    }
}

//备忘录：美女
class Girl {
    private String name;

    public Girl(String name) {
        this.name = name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }
}

//发起人：您
class You {
    private String wifeName;    //妻子

    public void setWife(String name) {
        wifeName = name;
    }

    public String getWife() {
        return wifeName;
    }

    public Girl createMemento() {
        return new Girl(wifeName);
    }

    public void restoreMemento(Girl p) {
        setWife(p.getName());
    }
}

//管理者：美女栈
class GirlStack {
    private Girl girl[];
    private int top;

    GirlStack() {
        girl = new Girl[5];
        top = -1;
    }

    public boolean push(Girl p) {
        if (top >= 4) {
            System.out.println("你太花心了，变来变去的！");
            return false;
        } else {
            girl[++top] = p;
            return true;
        }
    }

    public Girl pop() {
        if (top <= 0) {
            System.out.println("美女栈空了！");
            return girl[0];
        } else return girl[top--];
    }
}

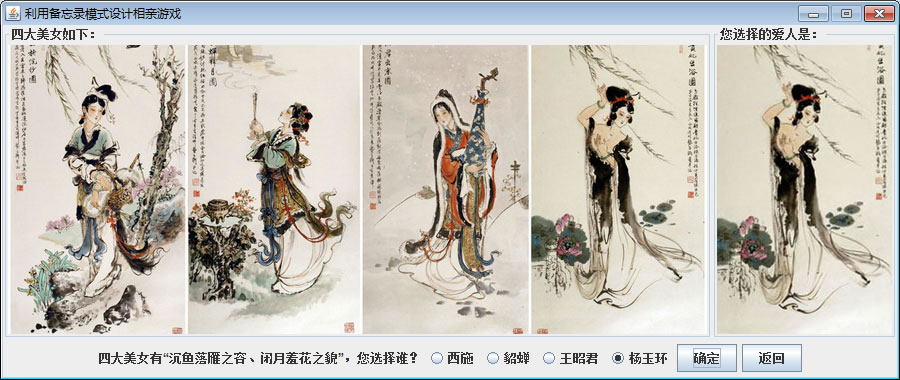

程序运行结果如图 3 所示。

相亲游戏的运行结果
图3 相亲游戏的运行结果（点此查看原图）

模式的应用场景

前面学习了备忘录模式的定义与特点、结构与实现，现在来看该模式的以下应用场景。
  1. 需要保存与恢复数据的场景，如玩游戏时的中间结果的存档功能。
  2. 需要提供一个可回滚操作的场景，如 Word、记事本、Photoshop，Eclipse 等软件在编辑时按 Ctrl+Z 组合键，还有数据库中事务操作。

模式的扩展

在前面介绍的备忘录模式中，有单状态备份的例子，也有多状态备份的例子。下面介绍备忘录模式如何同原型模式混合使用。在备忘录模式中，通过定义“备忘录”来备份“发起人”的信息，而原型模式的 clone() 方法具有自备份功能，所以，如果让发起人实现 Cloneable 接口就有备份自己的功能，这时可以删除备忘录类，其结构图如图 4 所示。

带原型的备忘录模式的结构图
图4 带原型的备忘录模式的结构图

实现代码如下：
package net.biancheng.c.memento;

public class PrototypeMemento {
    public static void main(String[] args) {
        OriginatorPrototype or = new OriginatorPrototype();
        PrototypeCaretaker cr = new PrototypeCaretaker();
        or.setState("S0");
        System.out.println("初始状态:" + or.getState());
        cr.setMemento(or.createMemento()); //保存状态
        or.setState("S1");
        System.out.println("新的状态:" + or.getState());
        or.restoreMemento(cr.getMemento()); //恢复状态
        System.out.println("恢复状态:" + or.getState());
    }
}

//发起人原型
class OriginatorPrototype implements Cloneable {
    private String state;

    public void setState(String state) {
        this.state = state;
    }

    public String getState() {
        return state;
    }

    public OriginatorPrototype createMemento() {
        return this.clone();
    }

    public void restoreMemento(OriginatorPrototype opt) {
        this.setState(opt.getState());
    }

    public OriginatorPrototype clone() {
        try {
            return (OriginatorPrototype) super.clone();
        } catch (CloneNotSupportedException e) {
            e.printStackTrace();
        }
        return null;
    }
}

//原型管理者
class PrototypeCaretaker {
    private OriginatorPrototype opt;

    public void setMemento(OriginatorPrototype opt) {
        this.opt = opt;
    }

    public OriginatorPrototype getMemento() {
        return opt;
    }
}

程序的运行结果如下：
初始状态:S0
新的状态:S1
恢复状态:S0

拓展

由于 JDK、Spring、Mybatis 中很少有备忘录模式，所以该设计模式不做典型应用源码分析。

Spring Webflow 中 DefaultMessageContext 类实现了 StateManageableMessageContext 接口，查看其源码可以发现其主要逻辑就相当于给 Message 备份。感兴趣的小伙伴可以去阅读学习其源码。
