平衡二叉树(AVL树)及C语言实现

上一节介绍如何使用二叉排序树实现动态查找表,本节介绍另外一种实现方式——平衡二叉树

平衡二叉树,又称为 AVL 树。实际上就是遵循以下两个特点的二叉树:
  • 每棵子树中的左子树和右子树的深度差不能超过 1;
  • 二叉树中每棵子树都要求是平衡二叉树;

其实就是在二叉树的基础上,若树中每棵子树都满足其左子树和右子树的深度差都不超过 1,则这棵二叉树就是平衡二叉树。

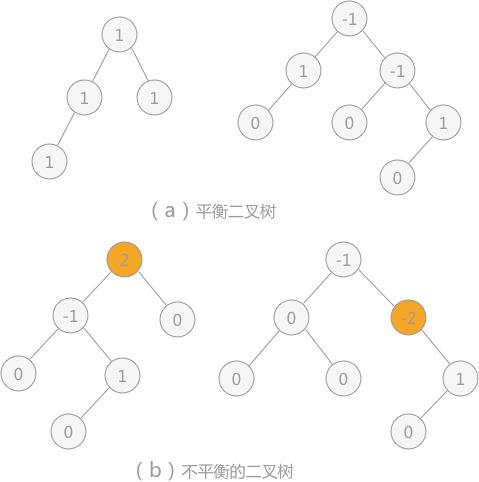

图 1 平衡与不平衡的二叉树及结点的平衡因子

平衡因子:每个结点都有其各自的平衡因子,表示的就是其左子树深度同右子树深度的差。平衡二叉树中各结点平衡因子的取值只可能是:0、1 和 -1。
如图 1 所示,其中 (a) 的两棵二叉树中由于各个结点的平衡因子数的绝对值都不超过 1,所以 (a) 中两棵二叉树都是平衡二叉树;而 (b) 的两棵二叉树中有结点的平衡因子数的绝对值超过 1,所以都不是平衡二叉树。

二叉排序树转化为平衡二叉树

为了排除动态查找表中不同的数据排列方式对算法性能的影响,需要考虑在不会破坏二叉排序树本身结构的前提下,将二叉排序树转化为平衡二叉树。

例如,使用上一节的算法在对查找表{13,24,37,90,53}构建二叉排序树时,当插入 13 和 24 时,二叉排序树此时还是平衡二叉树:


图 2 平衡二叉树

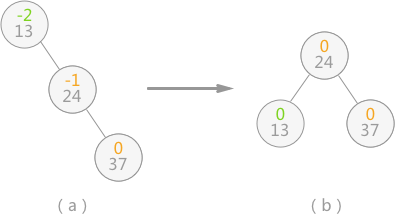

当继续插入 37 时,生成的二叉排序树如图 3(a),平衡二叉树的结构被破坏,此时只需要对二叉排序树做“旋转”操作(如图 3(b)),即整棵树以结点 24 为根结点,二叉排序树的结构没有破坏,同时将该树转化为了平衡二叉树:


图 3 二叉排序树变为平衡二叉树的过程

当二叉排序树的平衡性被打破时,就如同扁担的两头出现了一头重一头轻的现象,如图3(a)所示,此时只需要改变扁担的支撑点(树的树根),就能使其重新归为平衡。实际上图 3 中的 (b) 是对(a) 的二叉树做了一个向左逆时针旋转的操作。

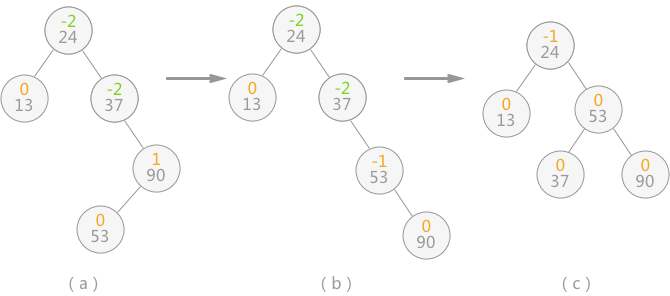

继续插入 90 和 53 后,二叉排序树如图 4(a)所示,导致二叉树中结点 24 和 37 的平衡因子的绝对值大于 1 ,整棵树的平衡被打破。此时,需要做两步操作:
  1. 如图 4(b) 所示,将结点 53 和 90 整体向右顺时针旋转,使本该以 90 为根结点的子树改为以结点 53 为根结点;
  2. 如图 4(c) 所示,将以结点 37 为根结点的子树向左逆时针旋转,使本该以 37 为根结点的子树,改为以结点 53 为根结点;

图 4 二叉排序树转化为平衡二叉树

做完以上操作,即完成了由不平衡的二叉排序树转变为平衡二叉树。

当平衡二叉树由于新增数据元素导致整棵树的平衡遭到破坏时,就需要根据实际情况做出适当的调整,假设距离插入结点最近的“不平衡因子”为 a。则调整的规律可归纳为以下 4 种情况:

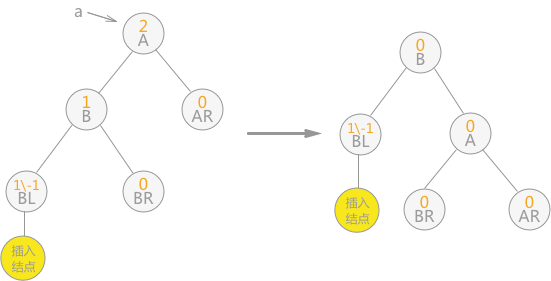

  • 单向右旋平衡处理:若由于结点 a 的左子树为根结点的左子树上插入结点,导致结点 a 的平衡因子由 1 增至 2,致使以 a 为根结点的子树失去平衡,则只需进行一次向右的顺时针旋转,如下图这种情况:

    图 5 单向右旋

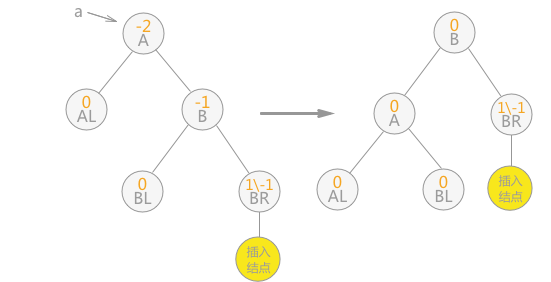

  • 单向左旋平衡处理:如果由于结点 a 的右子树为根结点的右子树上插入结点,导致结点 a 的平衡因子由 -1变为 -2,则以 a 为根结点的子树需要进行一次向左的逆时针旋转,如下图这种情况:


    图 6 单向左旋

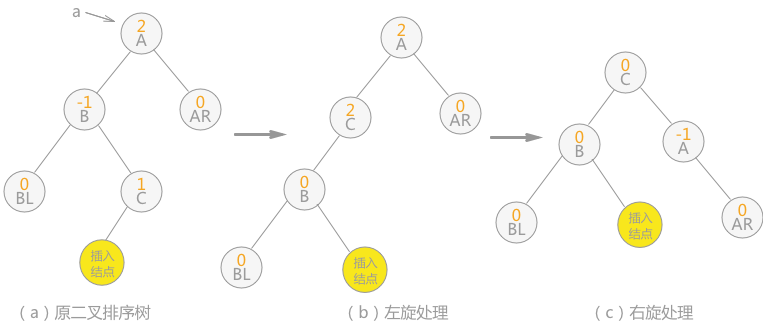

  •  双向旋转(先左后右)平衡处理:如果由于结点 a 的左子树为根结点的右子树上插入结点,导致结点 a 平衡因子由 1 增至 2,致使以 a 为根结点的子树失去平衡,则需要进行两次旋转操作,如下图这种情况:


    图 7 双向旋转(先左后右)

    注意:图 7 中插入结点也可以为结点 C 的右孩子,则(b)中插入结点的位置还是结点 C 右孩子,(c)中插入结点的位置为结点 A 的左孩子。

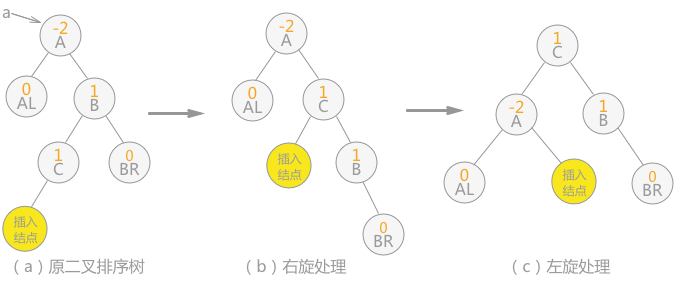

  • 双向旋转(先右后左)平衡处理:如果由于结点 a 的右子树为根结点的左子树上插入结点,导致结点 a 平衡因子由 -1 变为 -2,致使以 a 为根结点的子树失去平衡,则需要进行两次旋转(先右旋后左旋)操作,如下图这种情况:


    图 8 双向旋转(先右后左)

    注意:图 8 中插入结点也可以为结点 C 的右孩子,则(b)中插入结点的位置改为结点 B 的左孩子,(c)中插入结点的位置为结点 B 的左孩子。
在对查找表{13,24,37,90,53}构建平衡二叉树时,由于符合第 4 条的规律,所以进行先右旋后左旋的处理,最终由不平衡的二叉排序树转变为平衡二叉树。

构建平衡二叉树的代码实现

#include <stdio.h>
#include <stdlib.h>
//分别定义平衡因子数
#define LH +1
#define EH  0
#define RH -1
typedef int ElemType;
typedef enum {false,true} bool;
//定义二叉排序树
typedef struct BSTNode{
    ElemType data;
    int bf;//balance flag
    struct BSTNode *lchild,*rchild;
}*BSTree,BSTNode;
//对以 p 为根结点的二叉树做右旋处理,令 p 指针指向新的树根结点
void R_Rotate(BSTree* p)
{
    //借助文章中的图 5 所示加以理解,其中结点 A 为 p 指针指向的根结点
    BSTree lc = (*p)->lchild;
    (*p)->lchild = lc->rchild;
    lc->rchild = *p;
    *p = lc;
}
////对以 p 为根结点的二叉树做左旋处理,令 p 指针指向新的树根结点
void L_Rotate(BSTree* p)
{
    //借助文章中的图 6 所示加以理解,其中结点 A 为 p 指针指向的根结点
    BSTree rc = (*p)->rchild;
    (*p)->rchild = rc->lchild;
    rc->lchild = *p;
    *p = rc;
}
//对以指针 T 所指向结点为根结点的二叉树作左子树的平衡处理,令指针 T 指向新的根结点
void LeftBalance(BSTree* T)
{
    BSTree lc,rd;
    lc = (*T)->lchild;
    //查看以 T 的左子树为根结点的子树,失去平衡的原因,如果 bf 值为 1 ,则说明添加在左子树为根结点的左子树中,需要对其进行右旋处理;反之,如果 bf 值为 -1,说明添加在以左子树为根结点的右子树中,需要进行双向先左旋后右旋的处理
    switch (lc->bf)
    {
        case LH:
            (*T)->bf = lc->bf = EH;
            R_Rotate(T);
            break;
        case RH:
            rd = lc->rchild;
            switch(rd->bf)
        {
            case LH:
                (*T)->bf = RH;
                lc->bf = EH;
                break;
            case EH:
                (*T)->bf = lc->bf = EH;
                break;
            case RH:
                (*T)->bf = EH;
                lc->bf = LH;
                break;
        }
            rd->bf = EH;
            L_Rotate(&(*T)->lchild);
            R_Rotate(T);
            break;
    }
}
//右子树的平衡处理同左子树的平衡处理完全类似
void RightBalance(BSTree* T)
{
    BSTree lc,rd;
    lc= (*T)->rchild;
    switch (lc->bf)
    {
        case RH:
            (*T)->bf = lc->bf = EH;
            L_Rotate(T);
            break;
        case LH:
            rd = lc->lchild;
            switch(rd->bf)
        {
            case LH:
                (*T)->bf = EH;
                lc->bf = RH;
                break;
            case EH:
                (*T)->bf = lc->bf = EH;
                break;
            case RH:
                (*T)->bf = EH;
                lc->bf = LH;
                break;
        }
            rd->bf = EH;
            R_Rotate(&(*T)->rchild);
            L_Rotate(T);
            break;
    }
}

int InsertAVL(BSTree* T,ElemType e,bool* taller)
{
    //如果本身为空树,则直接添加 e 为根结点
    if ((*T)==NULL)
    {
        (*T)=(BSTree)malloc(sizeof(BSTNode));
        (*T)->bf = EH;
        (*T)->data = e;
        (*T)->lchild = NULL;
        (*T)->rchild = NULL;
        *taller=true;
    }
    //如果二叉排序树中已经存在 e ,则不做任何处理
    else if (e == (*T)->data)
    {
        *taller = false;
        return 0;
    }
    //如果 e 小于结点 T 的数据域,则插入到 T 的左子树中
    else if (e < (*T)->data)
    {
        //如果插入过程,不会影响树本身的平衡,则直接结束
        if(!InsertAVL(&(*T)->lchild,e,taller))
            return 0;
        //判断插入过程是否会导致整棵树的深度 +1
        if(*taller)
        {
            //判断根结点 T 的平衡因子是多少,由于是在其左子树添加新结点的过程中导致失去平衡,所以当 T 结点的平衡因子本身为 1 时,需要进行左子树的平衡处理,否则更新树中各结点的平衡因子数
            switch ((*T)->bf)
            {
                case LH:
                    LeftBalance(T);
                    *taller = false;
                    break;
                case  EH:
                    (*T)->bf = LH;
                    *taller = true;
                    break;
                case RH:
                    (*T)->bf = EH;
                    *taller = false;
                    break;
            }
        }
    }
    //同样,当 e>T->data 时,需要插入到以 T 为根结点的树的右子树中,同样需要做和以上同样的操作
    else
    {
        if(!InsertAVL(&(*T)->rchild,e,taller))
            return 0;
        if (*taller)
        {
            switch ((*T)->bf)
            {
                case LH:
                    (*T)->bf = EH;
                    *taller = false;
                    break;
                case EH:
                    (*T)->bf = RH;
                    *taller = true;
                    break;
                case  RH:
                    RightBalance(T);
                    *taller = false;
                    break;
            }
        }
    }
    return 1;
}
//判断现有平衡二叉树中是否已经具有数据域为 e 的结点
bool FindNode(BSTree root,ElemType e,BSTree* pos)
{
    BSTree pt = root;
    (*pos) = NULL;
    while(pt)
    {
        if (pt->data == e)
        {
            //找到节点,pos指向该节点并返回true
            (*pos) = pt;
            return true;
        }
        else if (pt->data>e)
        {
            pt = pt->lchild;
        }
        else
            pt = pt->rchild;
    }
    return false;
}
//中序遍历平衡二叉树
void InorderTra(BSTree root)
{
    if(root->lchild)
        InorderTra(root->lchild);

    printf("%d ",root->data);

    if(root->rchild)
        InorderTra(root->rchild);
}

int main()
{
    int i,nArr[] = {1,23,45,34,98,9,4,35,23};
    BSTree root=NULL,pos;
    bool taller;
    //用 nArr查找表构建平衡二叉树(不断插入数据的过程)
    for (i=0;i<9;i++)
    {
        InsertAVL(&root,nArr[i],&taller);
    }
    //中序遍历输出
    InorderTra(root);
    //判断平衡二叉树中是否含有数据域为 103 的数据
    if(FindNode(root,103,&pos))
        printf("\n%d\n",pos->data);
    else
        printf("\nNot find this Node\n");
    return 0;
}
运行结果
1 4 9 23 34 35 45 98
Not find this Node

总结

使用平衡二叉树进行查找操作的时间复杂度为 O(logn)。在学习本节内容时,紧贴本节图示比较容易理解。
