Qt Designer的简单使用

在前面两节的例子中，主界面窗口的尺寸和标签控件显示的矩形区域等，都是用 C++ 代码编写的。窗口和控件的尺寸都是预估的，控件如果多起来，那就不好估计每个控件合适的位置和大小了。

用 C++ 代码编写图形界面的问题就是不直观，因此 Qt 项目开发了专门的可视化图形界面编辑器——Qt Designer（Qt 设计师）。通过 Qt Designer 就可以很方便地创建图形界面文件 *.ui ，然后将 ui 文件应用到源代码里面，做到“所见即所得”，大大方便了图形界面的设计。

本节就演示一下 Qt Designer 的简单使用， 学习拖拽控件和设置控件属性，并将 ui 文件应用到 Qt 程序代码里。

使用 Qt Designer 设计界面

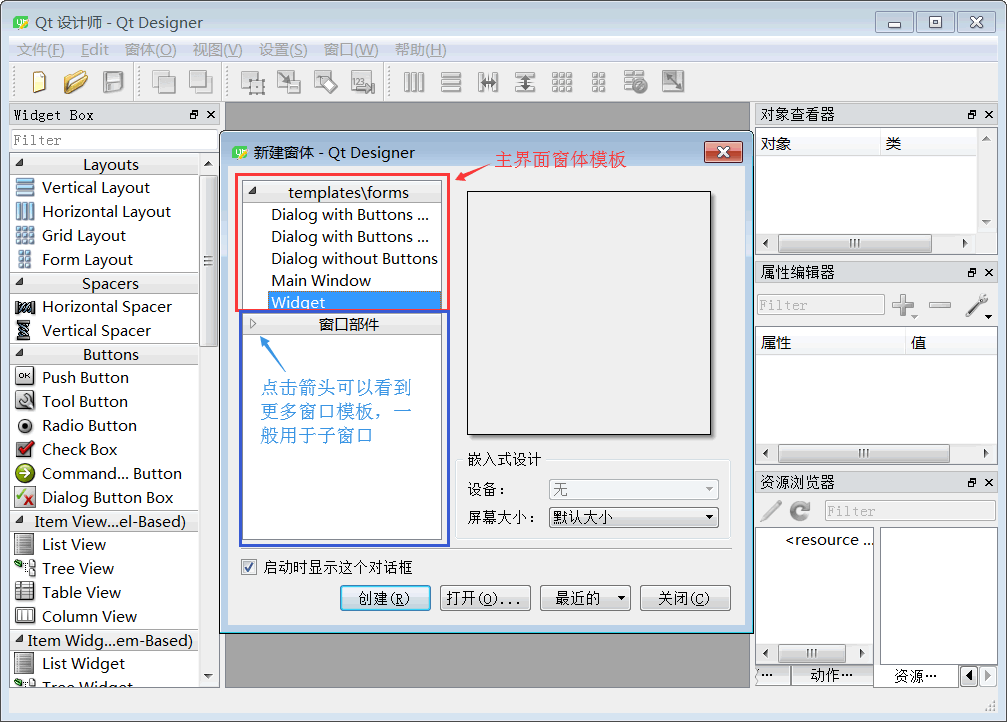

在开始菜单中找到「Qt 5.9.0-->5.9-->MinGW 5.3.0(32-bit)-->Designer」，或者在 Qt 命令行工具中直接输入命令designer ，两种方法都可以打开 Qt Designer。 Qt Designer 默认会弹出新建窗体的对话框，如下图所示：

新建窗体对话框

新建窗体对话框左边是各种窗体的类型模板，“templates\forms”是常见的作为用户主界面的窗体类型：
选中“Widget”之后，再点击“创建”按钮，就会新建一个该类型的窗体，如下图所示：

新建一个Widget窗体

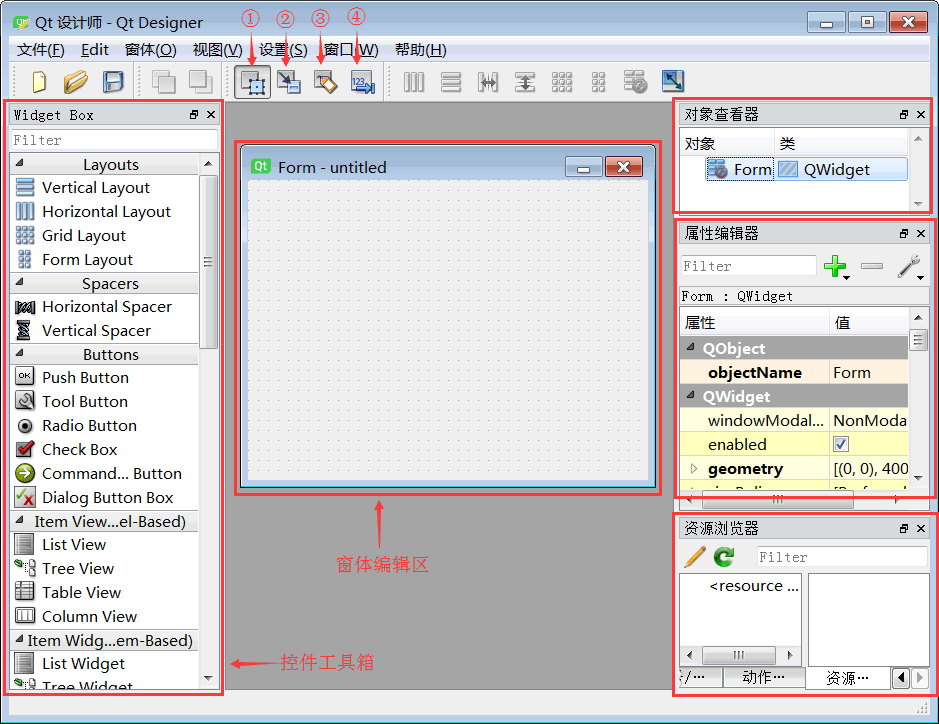

Qt Designer 的上方是菜单栏和工具栏，工具栏里需要留心的是中间的四个按钮，是指图形界面的四种编辑模式，依次为：
序号 编辑模式 说明
① 编辑窗口部件 为窗口拖拽控件（即部件），编辑控件布局等。
② 编辑信号/槽 用户在图形界面的一些动作会触发窗口或控件的信号，信号对应的处理函数就是槽函数，这种模式实现二者的关联关系。
③ 编辑伙伴 最常见的就是将标签控件设置为其他控件（如编辑框）的伙伴，标签控件文本就可以指明关联控件的名称/功能/用途，并且能方便地设置快捷键。
④ 编辑 Tab 顺序 在窗口中，用户可以按 Tab 键依次选择进入各个控件，这个模式就是编辑各个控件被选择的顺序。

本节只使用第 ① 种“编辑窗口部件”的模式，其他的以后再慢慢讲。

Qt Designer 左边的“Widget Box”是控件（或叫部件）工具箱， 包含了丰富的可拖拽的 Qt 控件。

Qt Designer 中间部分带有点阵标示的窗体就是我们新建的界面窗体。

Qt Designer 右边是三个工具箱窗口：
拖拽控件是最简单不过的了，这里描述拖一个标签控件到主界面。在左边“Widget Box”里面，把滑块拖到最底下， 或用鼠标滚轮往下滚到底，可以看到“Display Widgets”类别里的“Label”控件，这个就是前面几节使用的 QLabel 。将鼠标指针移到“Label”，左键按下不松，再往主界面窗口里拖动，拖到大概靠主界面窗体的左上位置， 然后松开鼠标左键，就给主界面窗口添加了一个标签控件了。添加后，界面窗体如下图所示：

添加Label控件

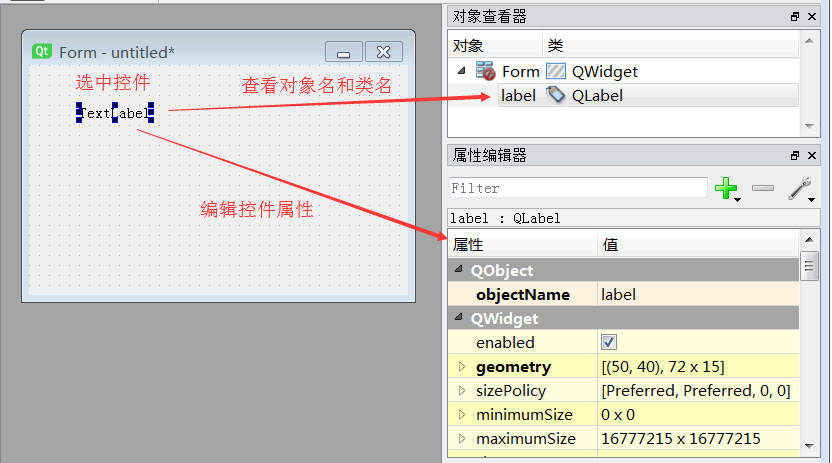

上图只截了中间的主界面窗体和右边的两个工具窗口，主界面的“TextLabel”就是选中的标签控件，它周围一圈有 8 个可拖动的小方块，可以拉伸标签控件的大小，如果鼠标左键按到该控件上拖动就可以控制 控件显示的位置。

在对象查看器里，这时候多出来一行“label”和“QLabel”，就是标签对象的名称和类名。

在属性编辑器里，可以看到“label : QLabel”字样，说明这时可以设置 label 的属性。 label 的属性非常多，可以用鼠标滚轮滚动查看众多属性，就不一一枚举了。

最关键的属性都自动被加粗显示了，有三个：
属性 说明
objectName 对象名称，该名称决定以后在 C++ 代码里这个对象的指针变量名，用过这个对象名称就能调用该对象的函数。ui 文件里的对象名称全是指针变量名，因为它们全都是用 new 创建的。
geometry 控件显示占据的几何图形，就是显示的矩形区域，该属性是通过四个子属性控制的， 点开箭头展开看到 X、Y、宽度、高度，设置这四个数值，可以控制控件显示的位置和控件的大小。
text 显示的文本，标签控件就是专门用来显示文本的，这个是它最主要的功能。

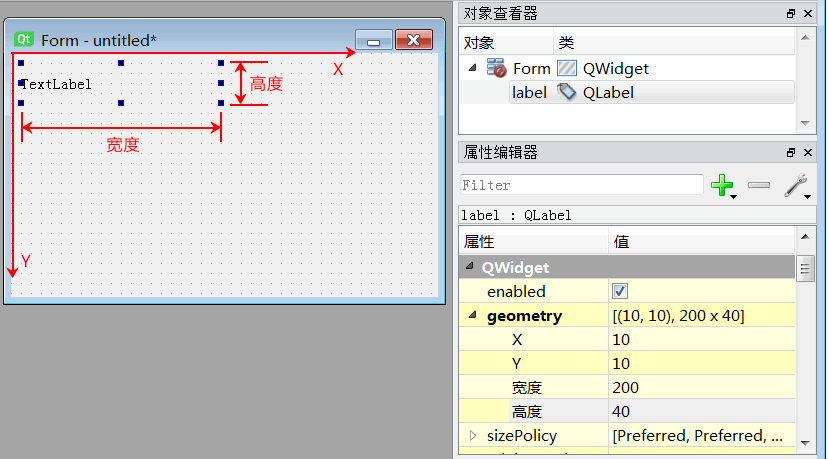

标签控件对象名称就不修改了，因为就一个。我们设置 geometry 的四个子属性： X 为 10，Y 为 10，宽度为 200，高度为 40，如下图所示：

设置Label控件的geometry的四个子属性

可以看到中间的标签控件就正确地显示为距离左边 10 像素，距离上方 10 像素，宽度为 200 像素， 高度为 40 像素的大标签了。

然后在属性编辑器里拖动右边滑块，找到 text 属性，点击值列的“TextLabel”，修改为“新宝库”（不含双引号），主界面里的标签就显示为“新宝库”了。

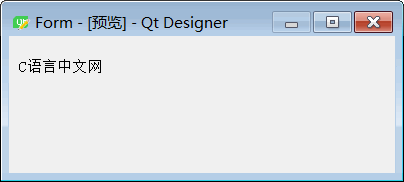

这时看到的是带有点阵的主界面窗口，点阵是方便对齐控件和估计控件大小的，点阵分割的最小正方形就是 10*10 的。 如果希望看到运行时的主界面窗口显示效果，可以点击 Qt Designer 的菜单“窗体 --> 预览(P)...”，或者按快捷键 Ctrl+R，新弹出显示的就是运行时没有点阵的正常窗体预览效果：

预览正常窗体

点击右上角关闭按钮就可以关闭预览。到这我们的主界面窗口就编辑完成了。

点击 Qt Designer 菜单“文件 --> 保存(S)”，或者按快捷键 Ctrl+S，将该文件保存到 D:\QtDemo\ 文件夹里面，保存的文件名为 hello.ui 。

ui 文件其实就一个标准 XML 格式的文本文件，我们可以用文本编辑器打开，它的内容如下：
<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
    <class>Form</class>

    <!-- 主窗口 -->
    <widget class="QWidget" name="Form">
        <!-- 主窗口几何尺寸 -->
        <property name="geometry">
            <rect>
                <x>0</x>
                <y>0</y>
                <width>427</width>
                <height>244</height>
            </rect>
        </property>
        <!-- 主窗口标题 -->
        <property name="windowTitle">
            <string>Form</string>
        </property>

        <!-- Label控件 -->
        <widget class="QLabel" name="label">
            <!-- Label控件几何尺寸 -->
            <property name="geometry">
                <rect>
                    <x>10</x>
                    <y>10</y>
                    <width>200</width>
                    <height>40</height>
                </rect>
            </property>
            <!-- Label控件文本 -->
            <property name="text">
                <string>新宝库</string>
            </property>
        </widget>
    </widget>

    <resources/>
    <connections/>
</ui>
由<!-- -->包围起来的是注释，是我自己添加的。
