PHP使用JpGraph创建图像

在介绍完 JpGraph 的安装配置之后,就可以使用 JpGraph 来创建图像了。为了更好的使用 JpGraph,首先我们来了解一下使用 JpGraph 编写生成图像的代码时通常需要哪些步骤。

1) 包含所需要的类库文件

首先我们需要使用 require_once() 或者 include_once() 等函数将我们需要使用的类库文件引入到当前的代码中。例如:

include_once("./src/jpgraph.php");             // JpGraph 类的主类
include_once("./src/jpgraph_bar.php");      // JpGraph 类的柱状图扩展
include_once("./src/jpgraph_line.php");     // JpGraph 类的折线图扩展
include_once("./src/jpgraph_pie.php");      // JpGraph 类的饼状图扩展
include_once("./src/jpgraph_pie3d.php");  // JpGraph 类的3D饼状图扩展

2) 初始化数据

引入需要的文件后,接下来就可以初始化图表中需要的数据了,如下所示:

$data = array();

这些数据可以是 PHP 程序中固定的数据;也可以是存储在数据库或者文本文件中的数据;还可以是通过 URL 参数传递的数据。

3) 创建 Graph 类实例

有了所需的数据,接下来就需要来创建 Graph 类的实例了,我们可以通过创建实例的过程来设置生成图像的尺寸,如下所示:

$graph = new Graph(400, 500);

4) 设置标题及其字体、颜色、位置

JpGraph 中提供了很多可以设置的参数,以便我们可以制作成多种多样的图像,例如下面这些:

$graph->title->Set('新宝库');                                             // 图表标题文本
$graph->title->SetColor('white');                                              // 图表标题颜色
$graph->title->SetFont(FF_VERDANA,FS_BOLD,14);                // 图表标题字体

$graph->xaxis->title->Set('新宝库');                                // X 轴标题文本
$graph->xaxis->title->SetColor('black');                                  // X 轴标题颜色
$graph->xaxis->title->SetFont(FF_VERDANA,FS_BOLD,10);    // X 轴标题字体
$graph->xaxis->SetTickLabels($xdata);                                   // 设置 X 轴标志数据(每个数据的标志)
$graph->xaxis->SetColor('black','white');                                // X 轴颜色
$graph->xaxis->SetFont(FF_VERDANA, FS_NORMAL,8);        // X 轴字体

$graph->yaxis->title->Set('新宝库');                               // Y 轴标题文本
$graph->yaxis->title->SetColor('black');                                 // Y 轴标题颜色
$graph->yaxis->title->SetFont(FF_VERDANA,FS_BOLD,10);   // Y 轴标题字体
$graph->yaxis->SetColor('black','white');                                // Y 轴颜色
$graph->yaxis->SetFont(FF_VERDANA, FS_NORMAL,8);        // Y 轴字体

5) 创建对应的图像实例

设置好图标的各个参数后,就可以创建指定图标的实例了,可以是折线图、柱形图、饼状图,3D 饼状图等,如下所示:

$bar = new BarPlot($data);                  //创建一个柱形图对象
$line = new LinePlot($data);                //创建折线图对象
$pieplot = new PiePlot3D($data);        //创建3D饼状图对象

6) 将数据添加到图像上

$graph->Add();

7) 显示图像

$graph->Stroke();

至此一个简单的图形就完成了

注意:JpGraph 会默认将汉字编码认定为 GB2312,并将之转化为 UTF-8 格式后再显示。所以如果文件的编码格式为 GB2312,只需将 SetFont() 方法的第一个参数设置为 FF_SIMSUN 即可,如果是 UTF-8 编码,则需要把汉字编码转化为 GB2312,这样汉字才能正常显示,转换编码方式可以使用 iconv("UTF-8","GB2312",$x);

【示例】下面通过一个简单的示例来演示一下如何使用 JpGraph 类库来生成图表。
<?php
    //引入jpgraph相关类文件
    include("./src/jpgraph.php");
    include("./src/jpgraph_bar.php");
    //设定数据,当然也可以从数据库查询得到
    $datay=array(190,188,223,289,305,488,489,408,299,566,187,105);
    $graph=new Graph(600,300,"auto");//创建画布对象大小
    $graph->setScale("textlin"); //设置刻度样式,X轴和Y轴
    $graph->yaxis->scale->SetGrace(20);
    $graph->SetShadow(); //创建画布阴影
    $graph->img->setMargin(40,30,30,40);//设置生成的图形与画布边缘的距离,顺序为左右上下
    $bplot=new BarPlot($datay);//创建矩形对象
    $bplot->SetFillcolor('orange');//设置柱形图颜色
    $graph->Add($bplot);//将柱形图添加到图像中
    $bplot->value->Show();//设置显示数字
    $bplot->value->SetFormat('%d');//在柱形图中显示格式化的图书销量
    $graph->SetMarginColor("lightblue");//设置画布背景色为淡蓝色
    $graph->title->Set(iconv('utf-8', 'gb2312', '新宝库'));//创建标题
    //设置X坐标轴文字
    $a=array("1月","2月","3月","4月","5月","6月","7月","8月","9月","10月","11月","12月");
    $graph->xaxis->SetTickLabels($a);//设置X轴
    $graph->title->SetFont(FF_SIMSUN);//设置标题的字体为"黑体",SetFont(x,x,x)第一个参数为字体,第二个参数为字     型,第三个参数为字号。
    $graph->xaxis->SetFont(FF_SIMSUN);//设置X轴的字体
    $graph->Stroke();//输出图像
?>

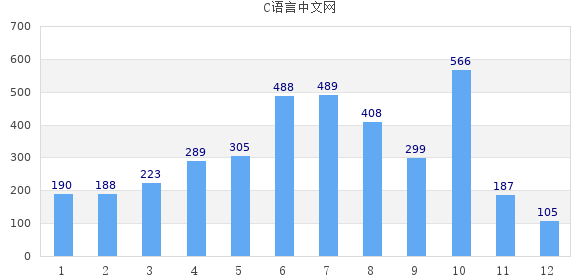

运行结果如下图所示:

使用 JpGraph 生成图表
图:使用 JpGraph 生成图表

提示:想要正常的在浏览器中输出图像需要先打开 JpGraph 的缓存功能,只需要我们在 jpg-config.inc.php 文件中将define('CACHE_DIR','/tmp/jpgraph_cache/');的注释解开;
然后修改 define('USE_CACHE',False); define('USE_CACHE',True); 即可。

最后需要注意的是,JpGraph 缓存文件不允许重复写入,也就是说在调整代码后,刷新页面并不会更新图表的内容,需要手动删除缓存文件才行,缓存文件位于顶级目录下的 /tmp/jpgraph_cache/ 中,例如:如果我们的代码在 D 盘的某个目录中,则缓存文件位于 D:\tmp\jpgraph_cache 中。
