Apollo架构设计介绍

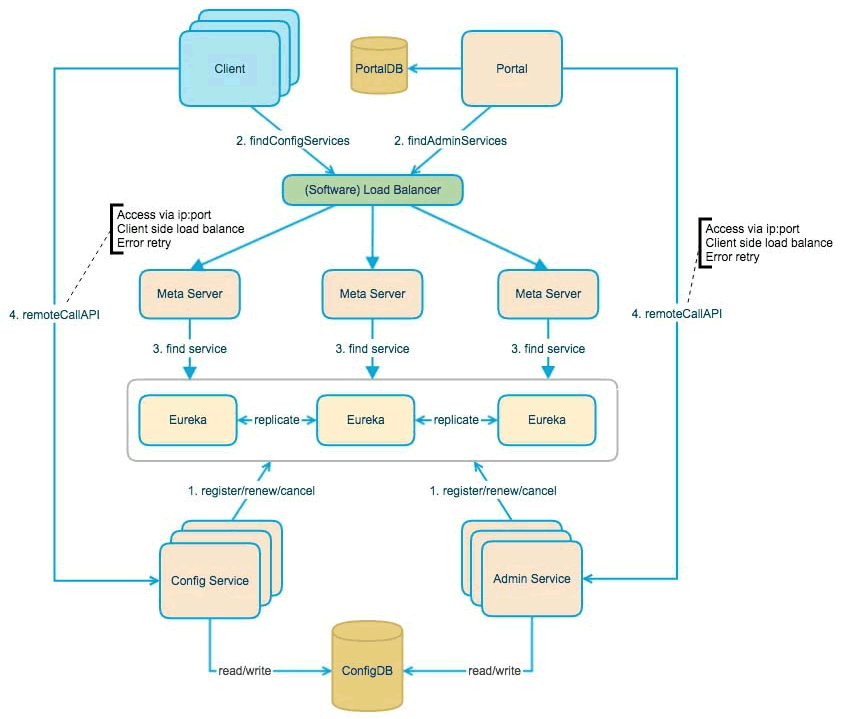

Apollo 架构设计流程如图 1 所示，具体内容介绍如下。

1）Config Service

• 服务于 Client（项目中的 Apollo 客户端）对配置的操作，提供配置的查询接口。
• 提供配置更新推送接口（基于 Http long polling）。

2）Admin Service

服务于后台 Portal（Web 管理端），提供配置管理接口。

3）Meta Server

• Meta Server 是对 Eureka 的一个封装，提供了 Http 接口获取 Admin Service 和 Config Service 的服务信息。
• 部署时和 Config Service 是在一个 JVM 进程中的，所以 IP、端口和 Config Service 一致。

4）Eureka

• 用于提供服务注册和发现。
• Config Service 和 Admin Service 会向 Eureka 注册服务。
• 为了简化部署流程，Eureka 在部署时和 Config Service 是在一个 JVM 进程中，也就是说 Config Service 同时包含了 Eureka 和 Meta Server。

5）Portal

• 后台 Web 界面管理配置。
• 通过 Meta Server 获取 Admin Service 服务列表（IP+Port）进行配置的管理，在客户端内做负载均衡。

6）Client

• Apollo 提供的客户端，用于项目中对配置的获取、更新。
• 通过 Meta Server 获取 Config Service 服务列表（IP+Port）进行配置的管理，在客户端内做负载均衡。

其中，Apollo 架构设计流程可分为如下几类。

1）Portal 管理配置流程

Portal 连接了 PortalDB，通过域名访问 Meta Server 获取 Admin Service 服务列表，直接对 Admin Service 发起接口调用，Admin Service 会对 ConfigDB 进行数据操作。

2）客户端获取配置流程

Client 通过域名访问 Meta Server 获取 Config Service 服务列表，直接对 Config Service 发起接口调用，Config Service 会对 ConfigDB 进行数据操作。

3）Meta Server 获取服务列表流程

Meta Server 会去 Eureka 中获取对应服务的实例信息，Eureka 中的实例信息是 Admin Service 和 Config Service 自动注册到 Eureka 中并保持心跳。
